【48812】一种反相施密特触发器电路的规划
来源:乐鱼游戏app在线登录 发布时间:2024-05-28 04:09:35能够看到,当输入信号大于 1 伏时,输出为低电平;当输入信号小于 1 伏时,输出为高电平。
咱们怎么样才干处理上面的问题,以完成即便输入信号有必定的搅扰,也不会导致输出呈现跳变?
咱们能够正常的运用一种叫做施密特触发器(Schmitt Trigger)的运放电路来处理上面的问题:
上图中,移动的黑点表明输入信号,移动的绿点表明输出信号,红点表明 LTP, 蓝点表明 UTP, 留意触发点在 Vin 超越了 UTP 后发生了跳变。
施密特触发器电路顶用电阻R2 将输出和运放同相输入引脚连接了起来,这会将输出信号反应到运放的输入引脚。在这儿输出被反应到同相引脚,归于正反应,假如将输出反应到反相引脚,则是负反应。运放施密特触发器电路归于一种正反应电路。
因为输出电压 Vout 将会在正饱满电压 +Sat(挨近正电源电压Vcc)和 负饱满电压(挨近负电源点Vee)之间来回切换,而且 Vout 经过由 R1 和 R2 构成的电阻分压器反应到参阅电压。 所以参阅电压将会在两个不同的值之间来回切换,所以终究会有两个触发点,而不是只需一个触发点。当只需一个触发点时,假如输入信号上有噪音,会导致输入信号在触发点邻近来回跳变,这会引起输出信号来回跳变。
假定开端时 Vin 为零伏,然后它逐步添加挨近上触发点。一旦 Vin 超越这个上触发点,Vout 将会当即从高电平变为低电平,这也一起改动了参阅电压,使参阅电压变为负值,即下触发点(LTP)。此刻假如输入信号在上限触发电压(UTP)邻近来回跳变,只需这个跳变不超越下触发点(LTP), 那么输出信号 Vout 不会改动,一直是低电平:
参阅电压变为下限触发电压(LTP)后,要想让输出电压 Vout 从头变为高电平,输入信号 Vin 得一路下降到低于 LTP 才行:
一旦 Vin 下降到 LTP 以下,那么输出电压会变成高电平,一起,参阅电压也会变成上限触发电压 UTP。
当触发电压为 UTP 时,在输入信号逐步变大的过程中,一旦其值超越 UTP, 则触发电压会变为 LTP,此刻输入信号假如在 UTP 邻近跳动,只需不低于 LTP, 不会引起输出变化;
当触发电压为 LTP 时,在输入信号逐步变小的过程中,一旦其值低于 LTP, 则触发电压会变为 UTP, 此刻输入信号假如在 LTP 邻近跳动,只需不超越 UTP, 不会引起输出变化。

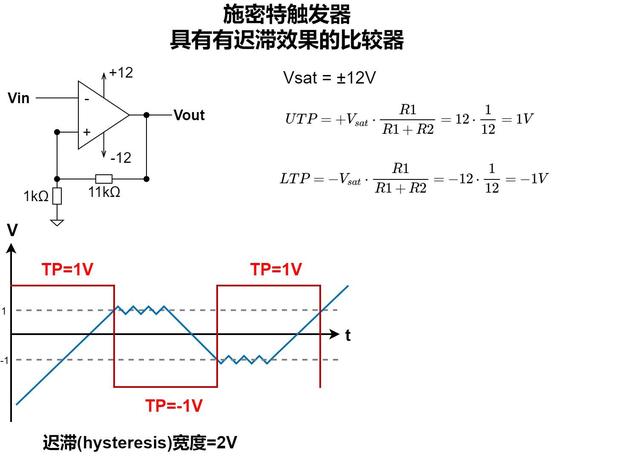

上图电路中,运放电源为正负 12 伏。由一个 1kΩ 电阻和 11kΩ 电阻组成分压电路。上限触发电压为 1 伏,下限触发电压为 -1 伏。
坐标系中蓝线表明输入信号。其值从低于 -1 伏开端逐步添加,此刻输出为高电平,触发电平为 UTP(1伏)。当输入信号逐步添加而且超越 LTP 时,输出无变化。再添加,一旦其值超越 UTP 时,输出电平会敏捷从高电平变为低电平,一起,参阅电压由较大的 UTP 变为较小的 LTP, 尔后,即便输入信号有很强的噪音,导致其值在 UTP 邻近上下颤动,但因为此刻参阅电压现已变为了较小的 LTP, 输出电平不会变化。
上面的电路中,两个触发电平是在 0 伏邻近的。假如想让两个触发电平不在零伏邻近,需求用3个电阻, 电路图如下:

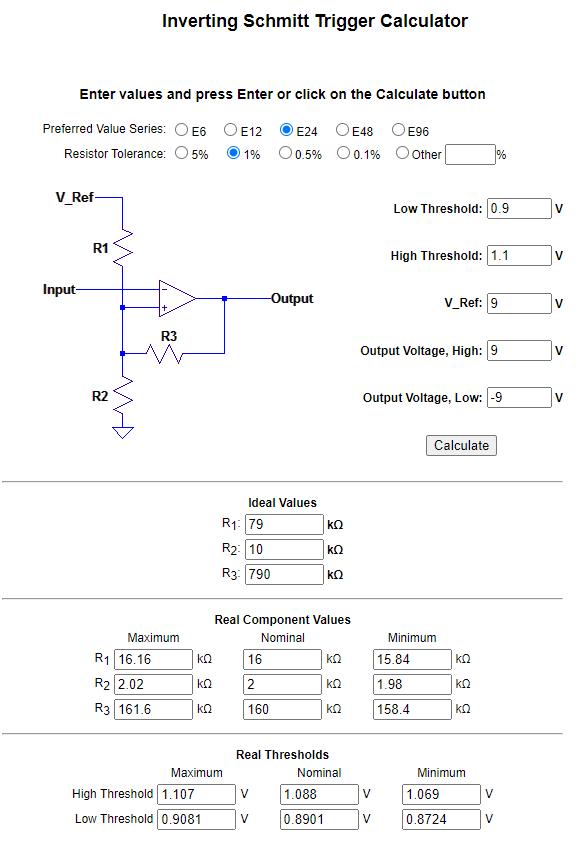

网上有一个****反相施密特触发器核算器,能够精确的经过输入的上下限触发电压核算电路中需求的电阻值
这儿,假定咱们想让上限电压为 1.1 伏,下限触发电压为 0.9 伏,参阅电压就用正电源电压 9 伏,输入后核算结果如下:
能够看到 UTP = 1.07伏,LTP = 0.69 V。带有如此大噪音的输入信号并没有引起输出意外跳变,问题得到处理。
今日咱们一起了学习了****正反应运放电路,即反相施密特触发器电路。知道了该电路能发生两个触发电压,从而处理输入信号的噪音引起的输出意外跳变的问题。
