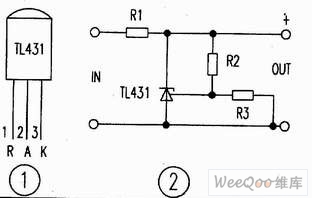

图1是TL413的引脚图,图2是TL431的典型应用，其中③、②脚两端输出电压V=2．5(R2十R3)V／R3。如果改变R2的阻值大小，就能改变输出基准电压大小。图3是利用它作电压基准和驱动外加场效应管K790作调整管构成的输出电流大(约6A)、电路简单、安全的稳压电源。

  如图3所示，220v电压经变压器B降压、D1-D4整流、C1滤波。此外D5、D6、C2、C3组成倍压电路(使得Vdc＝60V)，Rw、R3组成分压电路，T1431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790(点这里就可以看:2SK790/K790 功率MOS管电气参数)作调整管(可直接并联使用)以及C5是输出滤波器电路等。稳压过程是：当输出电压降低时，f点电位降低，经T1431内部放大使e点电压增高，经K790调整后，b点电位升高；反之，当输出电压增高时，f点电位升高，e点电位降低，经K790调整后，b点电位降低。从而使输出电压稳定。当输出电流大于6A时，三极管9013处于截止，使输出电流被限制在6A以内，进而达到限流的目的。

  本电路除电阻R1选用2W、R2选用5W外，其它元件无特别的条件，其元件参数如图3所示。场效应管2SK790也可以用其他参数相近的功率场效管代换.
